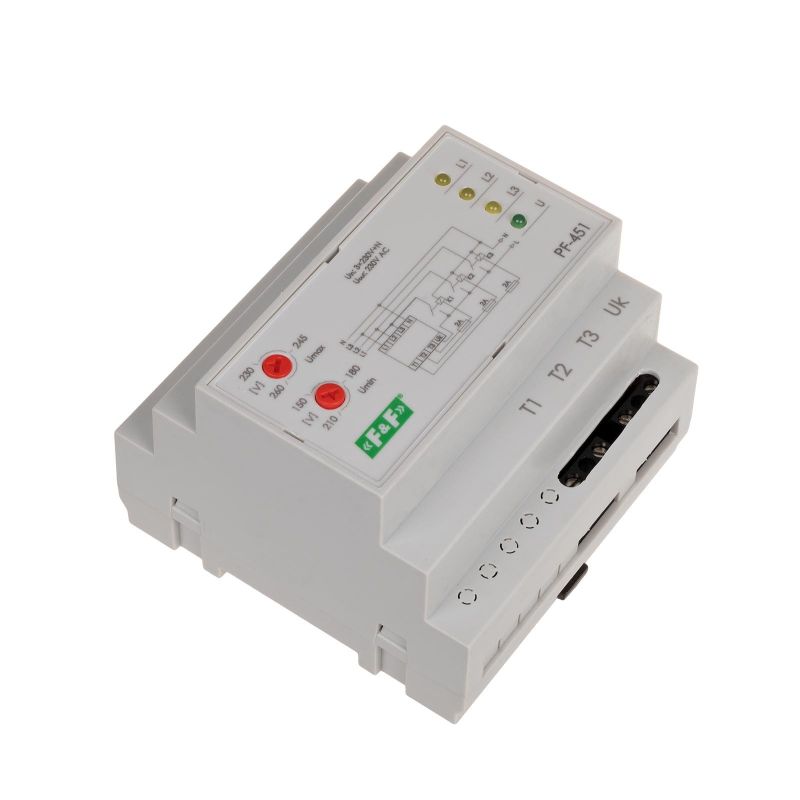

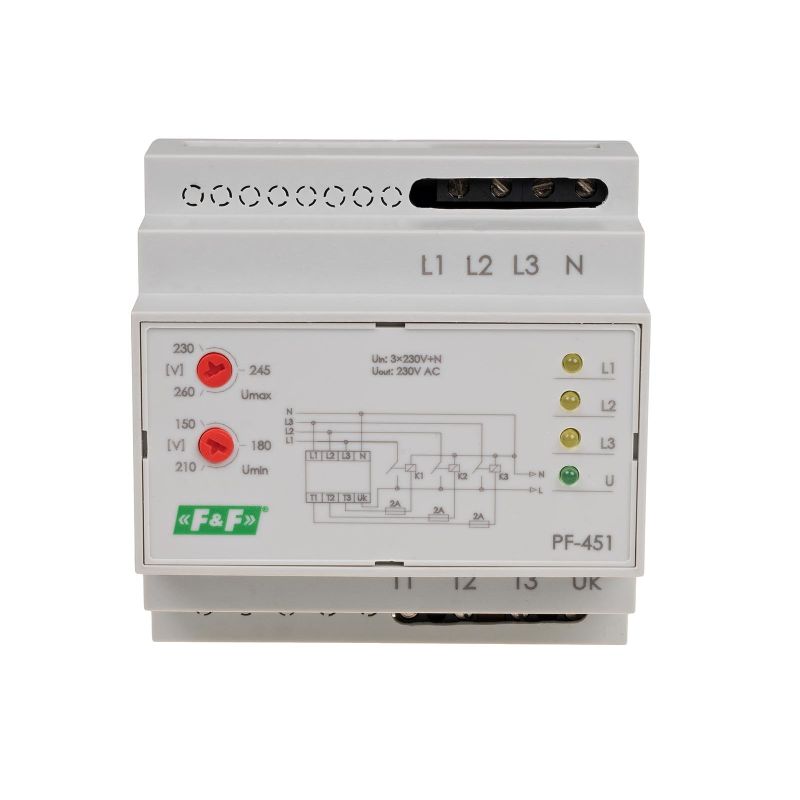

Releu F&F, monitorizare tensiune, 3×400V, 16A, fara faza prioritara, PF-451

Comutatorul în conexiune directă este utilizat pentru alimentarea unui circuit monofazat a cărui sarcină nu depășește 16 A. Pentru circuitele cu o sarcină mai mare de 16 A, folosim un sistem format dintr-un comutator și trei contactoare cu o capacitate de încărcare selectată corespunzător. O tensiune trifazată (3×400 V+N) este aplicată la intrarea (L₁, L₂, L₃, N) comutatorului. Ieșirea comutatorului (T₁, T₂, T₃) este alimentată cu o tensiune monofazată (230 V AC), ceea ce înseamnă tensiunea de fază a uneia dintre faze. Circuitul electronic al comutatorului controlează valorile tensiunii fazelor alimentate. Faza cu parametrii corecți este direcționată către ieșire. Secvența de comutare a fazelor nu este specificată - faza cu cei mai buni parametri este întotdeauna direcționată către ieșire. Comutarea la următoarea fază bună se va face numai după ce calitatea parametrilor acestei faze a scăzut. Timpul de comutare (apariția tensiunii la ieșire) după pierderea fazei curente este între 0,5 și 0,8 secunde (în acest timp receptoarele nu sunt alimentate cu energie electrică). Intrarea „Uk” este utilizată pentru a controla tensiunile de conectare. Sistemul permite conectarea unei singure faze. Acest lucru previne alimentarea simultană a celor două faze la ieșire, ceea ce ar putea provoca un scurtcircuit între faze. De asemenea, în caz de deteriorare a contactorului (de exemplu, ca urmare a unei întreruperi în circuitul bobinei, a unui contact de funcționare suspendat sau ars), receptorul va comuta la o altă fază, în ciuda faptului că tensiunea la această fază este corectă. În cazul unui scurtcircuit permanent al contactelor contactorului, sistemul nu va comuta la un alt contactor în ciuda tensiunii incorecte în această fază. După conectarea tensiunii de alimentare (cel puțin o fază) timp de 2 secunde, sistemul examineazăcorectitudinea tensiunilor aplicate și numai după acest timp va comuta faza la ieșire.
alimentare 3×400 V+
