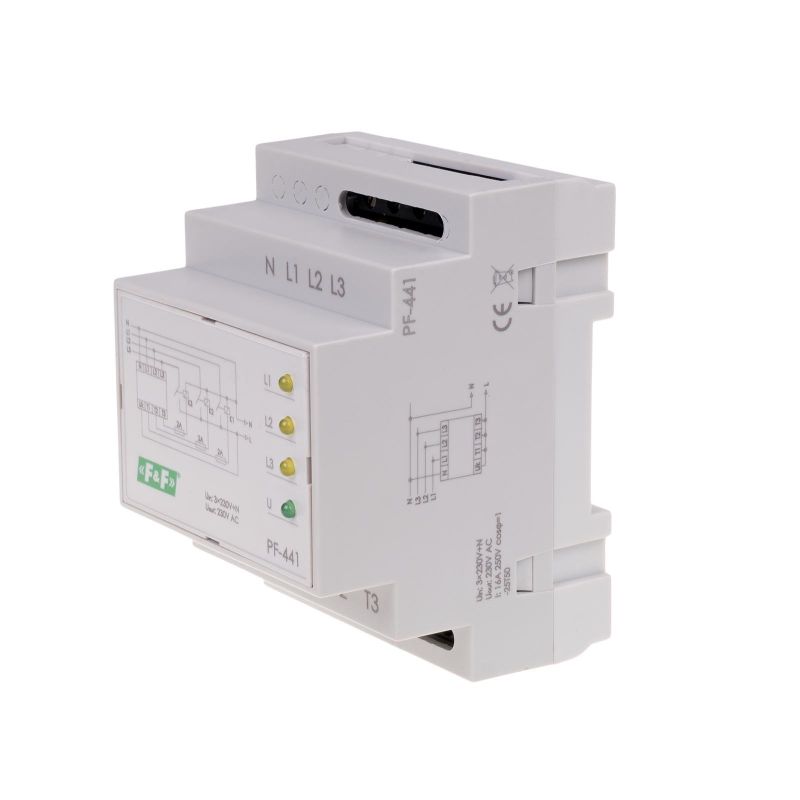

Releu F&F, monitorizare tensiune, 3×400V, 16A, cu faza prioritara, PF-441

Comutatorul în conexiune directă este utilizat pentru alimentarea unui circuit monofazat a cărui sarcină nu depășește 16 A. Pentru circuitele cu o sarcină mai mare de 16 A, folosim un sistem format dintr-un comutator și trei contactoare cu o capacitate de încărcare selectată corespunzător. O tensiune trifazată (3×400 V+N) este aplicată la intrarea (L₁, L₂, L₃, N) comutatorului. Ieșirea comutatorului (T₁, T₂, T₃) este alimentată cu o tensiune monofazată (230 V AC), ceea ce înseamnă tensiunea de fază a uneia dintre faze. Circuitul electronic al comutatorului controlează valorile tensiunii fazelor alimentate. Faza cu parametrii corecți este direcționată către ieșire. L₁ este o fază prioritară, ceea ce înseamnă că, dacă parametrii săi sunt corecți, această fază va fi întotdeauna comutată la ieșire. În cazul unei căderi de tensiune în faza L₁ sau al pierderii acesteia, circuitul electronic va comuta faza L₂ la ieșire (dacă parametrii săi sunt corecți). În cazul absenței simultane a tensiunilor corecte în fazele L₁ și L₂, faza L₃ va fi comutată la ieșire. Dacă tensiunea de alimentare corectă în faza L₁ revine, sistemul va comuta această fază la ieșire. Timpul de comutare (apariția tensiunii la ieșire) după pierderea fazei curent conectate este între 0,5 și 0,8 secunde (în acest timp, receptoarele nu sunt alimentate cu energie). Intrarea „Uk” este utilizată pentru a controla tensiunile de conectare. Sistemul permite conectarea unei singure faze. Acest lucru împiedică alimentarea simultană a celor două faze la ieșire, ceea ce ar putea provoca un scurtcircuit fază-fază. În cazul unui scurtcircuit permanent al contactelor contactorului, sistemul nu va comuta la un alt contactor, în ciuda tensiunii incorecte din această fază. După conectarea tensiunii de alimentare (cel puțin o fază) timp de 2 secunde, sistemul examinează corectitudinea tensiunilor aplicate și abia după acest timp va conecta faza la ieșire.
