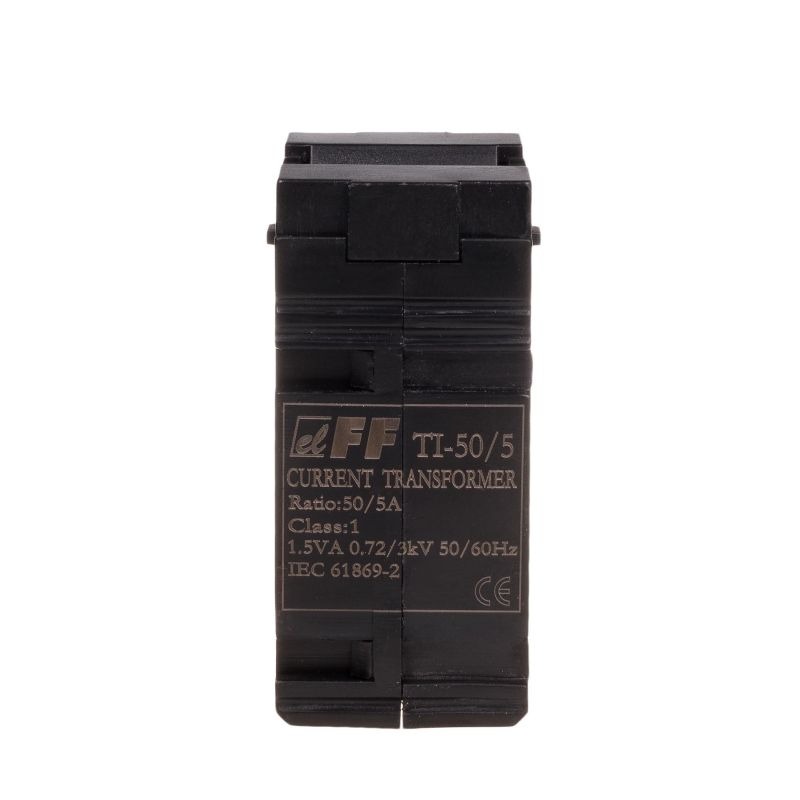

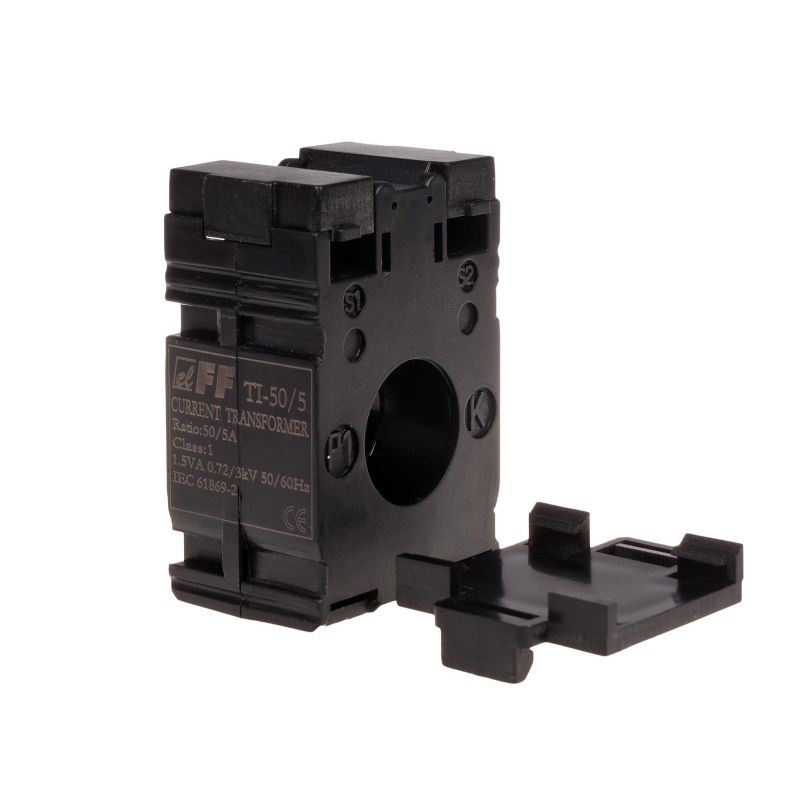

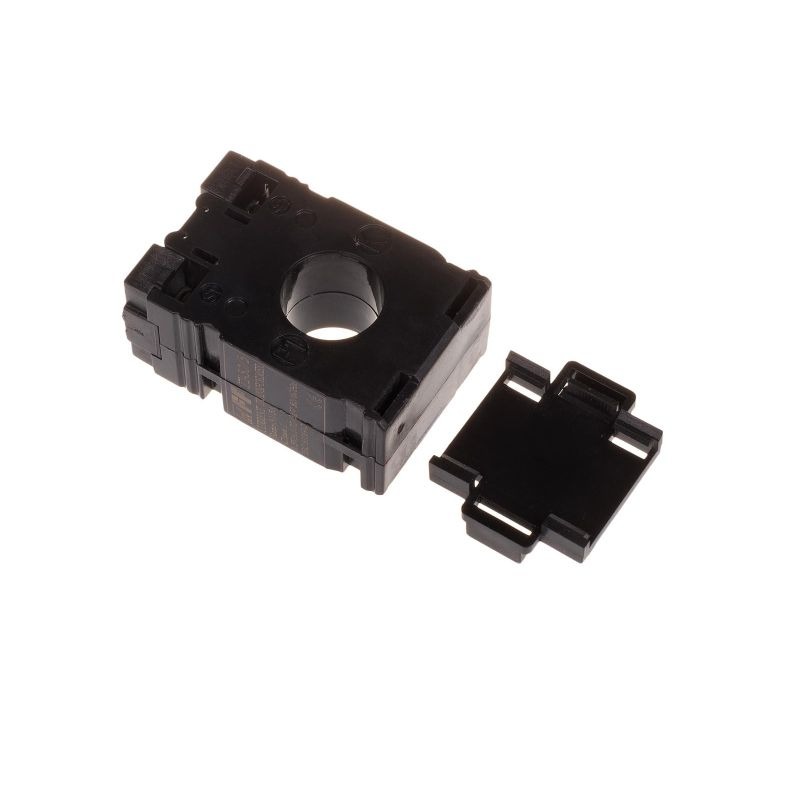

Transformator de curent F&F, 50/5A, d=22mm, TI-50

Transformatoarele de curent sunt utilizate pentru a transforma curentul alternativ din circuitul primar la valoarea maxima de 5A. Primarul transformatoarelor se realizeaza trecand conductorul sau bara, prin torul acestora. Clasa de precizie de 0.5-1. Cu ajutorul lor se poate extinde domeniul de măsură ( 5-3000 A) a ampermetrelor de curent alternativ, analogice respectiv digitale. Prin legarea la bornele secundare a reductoarelor de curent a Wattmetrelor, contoarelor de energie electrică, analizatoarelor de reţea, multimetrelor, regulatoarelor de putere reactivă se poate mării sarcina utilă. Reductoarele de curent se compun din înfășurarea primară, înfășurarea secundară respectiv un miez feromagnetic. Înfășurarea primară este o bobină în carcasa reductorului sau calea de curent ce trece prin reductor. Reductoarele bobinate și cele care se montează pe conductoare, se montează separat cu ajutorul setului de fixare anexat. Reductoarele care se montează pe bară se fixează de aceasta. La borna P1 a reductorului se leagă partea de reţea iar la borna P2 consumatorul. Iar bornele secundare S1 și S2 se leagă direct la intrarea corespunzătoare a aparatului de măsură. Electric Casa recomanda transformator de curent F&F.
