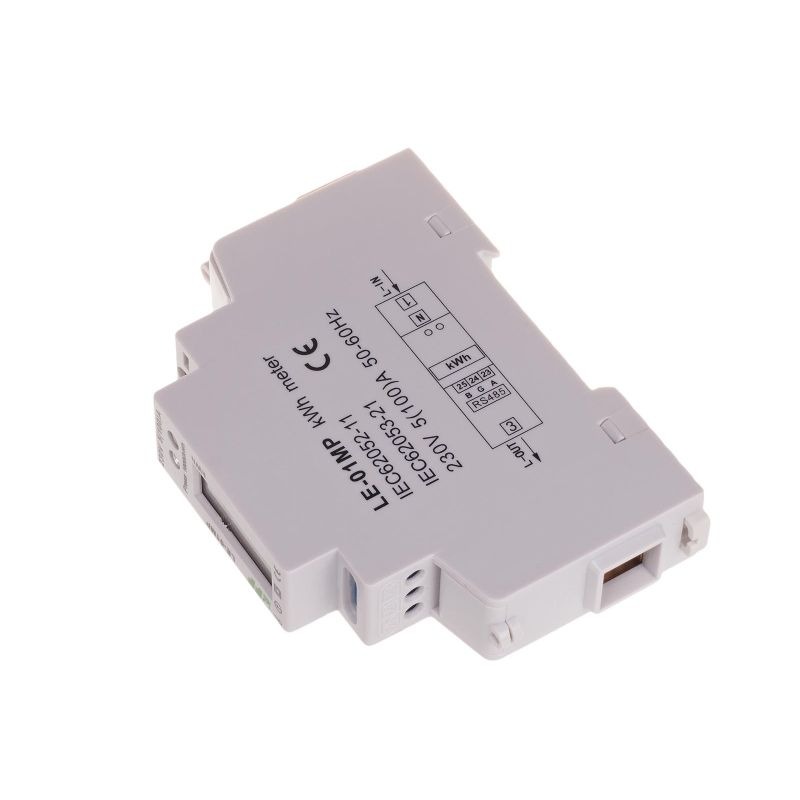

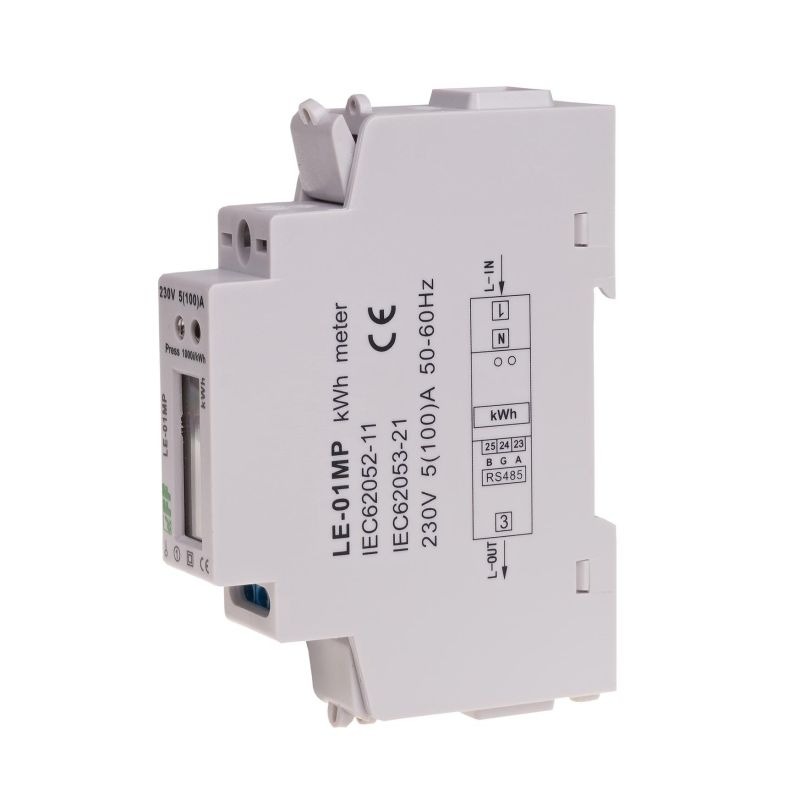

Contoar de energie electrica monofazat cu masurare directa, 1 modul, analogic, 45A, F&F, LE-01

Pentru a putea conecta la electricitate contorul de energie, dispozitivul de masurare trebuie sa fie conectat in paralel la un sitem cu puterea de alimentare de 12-24VDC prin rezistor de 3.6 :8.2 kOmega/05.5W limitare de curent. Circuitul maxim de numarare a sarcinii este de 27mA. Schimband polarizarea puterii, poate duce la defectarea iesirii impulsului contorului. In absenta conectarii unui dispozitiv extern de masurare, nu este permisa conectarea la un sistem de alimentare cu impuls de iesire. Sistemul electronic special sub influenta debitului de curent si a tensiunii aplicate genereaza impulsuri proportionale cu energia electrica importata. Numarul de impulsuri este convertit în energie importata si valoarea sa este afisata pe display. Indicatorii au SO+ / SO- sau porturi de comunicatii cu protocoale de comunicatii. Indicatorii au posibilitatea inchiderii ecranelor terminalelor pentru a prevenii ca indicatorii sa se inlocuiasca.
